Rendera SkyBoxar i Bryce

(Klicka och dra i bilden eller öppna i eget fönster.)

Ovanstående panorama använder sig av det som kallas för cubic-panorama. Det består av en fiktiv kamera i en kub där varje sida har en textur som beskrivs i denna artikel. En annan typ av panorama är sfäriskt. Tänk dig jorden utslätad.

equrectangular

Equirectangular panorama

Lek Gud Med Bryce

Bryce är ett 3D program kan laddas hem gratis här:

http://www.daz3d.com/i/software/bryce7?_m=d

Ja, programmet är gratis för eget bruk. För att kunna installera så måste du ha ett serienummer. Detta finns på själva "download sidan" (inte helt lätt att hitta).

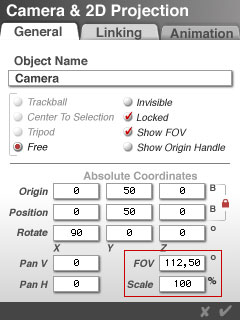

Kamera inställningar i Bryce

camera_settings

112,5 grader FoV
100 % scale
1:1

Schematisk layout hur bilderna ska renderas


up

bk rt fr lt

dn

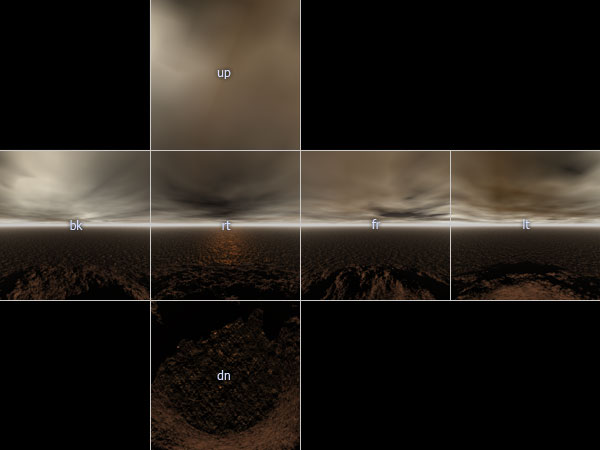

Grafisk layout av renderade bilder

Grafisk layout

Kamera rotering

För att solen inte ska följa med när vi roterar kameran så är det viktigt att "Link Sun to View" är urkryssat.

Beroende på vilket program som i slutändan ska använda skyboxen så ska bilderna vara roterade på lite olika sätt. Nedanstående tabell visar kamera rotering i Bryce när bilderna ska importeras i 3D Studio Max som "Reflect/Refract" map.

Tabell #1

Max Auto Namn Namn x y z
_FR fr 0 180 0
_BK bk 0 0 0
_LF lf 0 -90 0
_RT rt 0 90 0
_UP up -90 0 0
_DN dn 90 0 0

Döp filnamnen enligt syntaxen "filnamn_FR.png", "filnamn_BK.png", osv så automappas detta enligt bilden nedan.

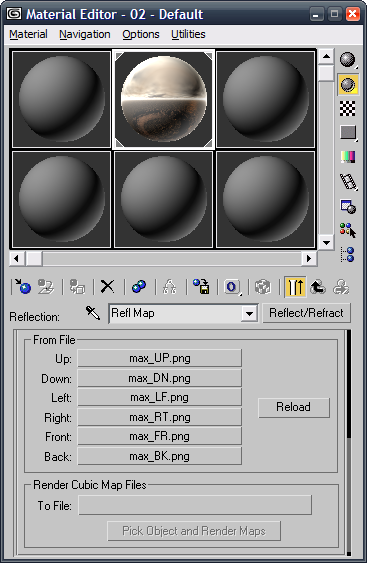

3ds_skybox_settings




Nedanstående tabell visar kamera rotering i Bryce när bilderna ska importeras i CubicConverter (Mac).

Tabell #2

Auto Namn Namn / vy x y z
_FR fr 0 180 0
_LF lf 0 90 0
_BK bk 0 0 0
_RT rt 0 -90 0
_UP up -90 180 0
_DN dn 90 180 0

Spar namnen på de renderade bilderna enligt syntaxen "filnamn_FR.png". Detta gör att bilderna hamnar i rätt ordning vid import om inställningarna är satta enligt nedanstående bild.

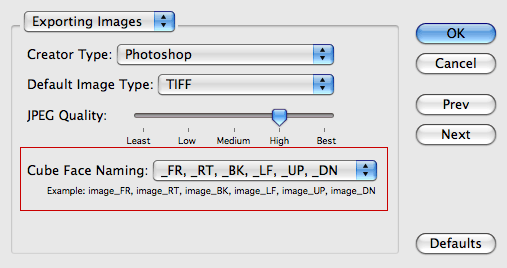

CubeFaceNaming



Sätta samman

Om man vill göra sammanstichade bilder för att sedan användas som sömlösa environmet maps i 3d program så finns olika program för detta. För Mac finns ett program som heter CubicConverter, För Windows miljön finns ett gammat (och fult) men effektivt program som heter SkyBox. Jag har även experimenterat en del med Hugin i Linux miljö. Vissa justeringar kan behöva göras angående rotationen och ordningen på bilderna beroende på program.

CubicConverter är det mest lättjobbade och hanterar kubiska panoramor samt en hel del annat på ett mycket enkelt och lättbegripligt sätt. Om inte bilderna laddas i rätt ordningt kan man manuellt ladda bilderna.

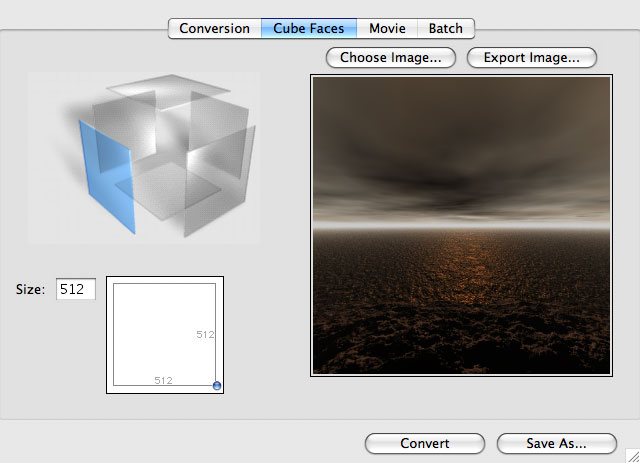

CubicConverter

Andra Färdiga exempel

Klicka här för att se detta exempel som QuickTime VR

Om du har en VRML plugin till din läsare kan se detta exempel här.
